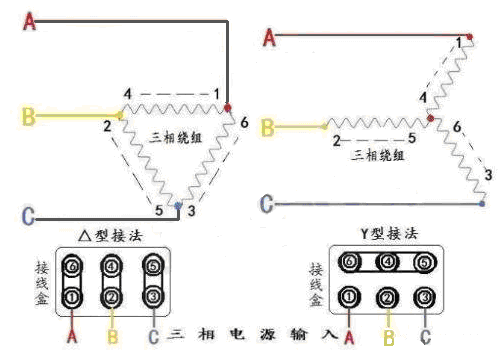

三角型联接只适合于电动机正常运行时。

  所需主要元器件：三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一，熔断器两个。

  三个接触器作用：一个为主电路接通电源，一个为Y型启动，一个为△启动。

  时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

  热继电器作用：提供过载保护。

  熔断器作用：为电动机提供短路保护。

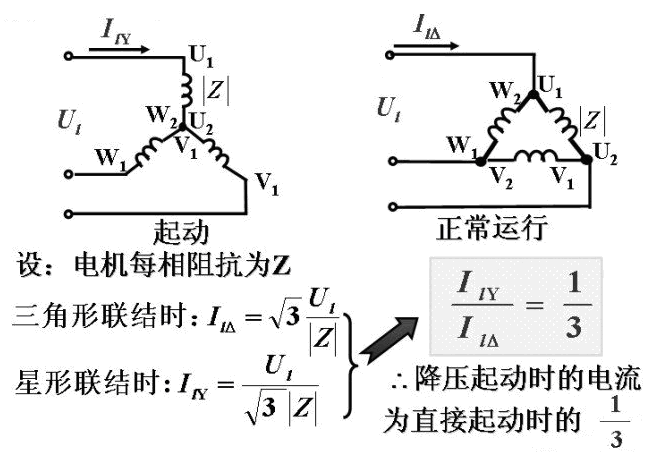

  了解Y--△


  可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3，起动转矩为角接起动转矩的1/3，适用于空载起动或者轻载起动的场合。

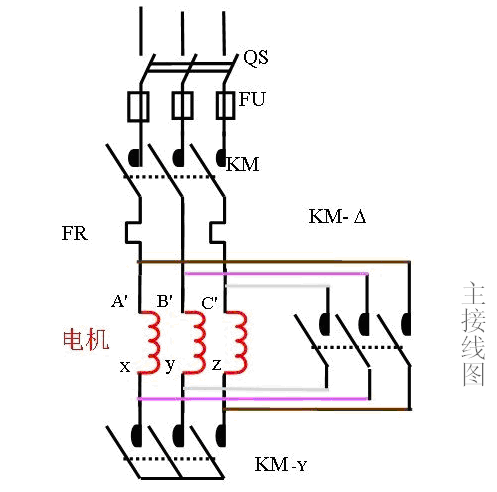

  先来看一下主接线图。

  Y-△启动的话，先要星型启动的话，肯定KM和KM-Y先要启动，之后KM-Y要停下来，KM要一直得电，KM和KM-△要一直运行，到正常运行。

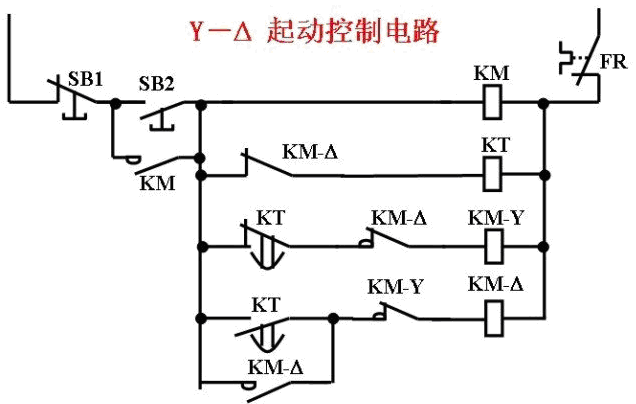

  接下来看下控制回路图吧：

  根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。
